Konfigurasi VLAN menggunakan Switch dan Router pada Packet Tracer

• Masuk ke aplikasi Paket Tracer. Ikuti langkah-langkah berikut ini!
• Konfigurasi IP Address

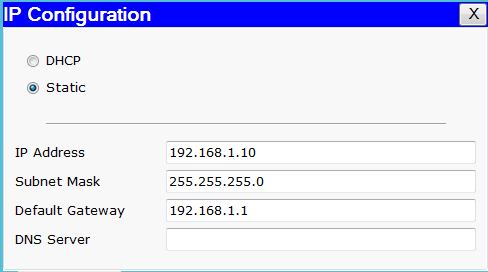

• Konfigurasi IP Address pada PC0 (klik PC0>Desktop>IP Configuration)

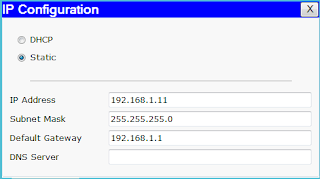

• Konfigurasi IP Address pada PC1 (klik PC1>Desktop>IP Configuration)

• Konfigurasi IP Address pada PC2(klik PC2>Desktop>IP Configuration)

• Konfigurasi IP Address pada PC3 (klik PC3>Desktop>IP Configuration)

• Konfigurasi pada Switch. Klik switch, pilih tab CLI. Tuliskan perintah berikut :
  Switch>enable
  Switch#vlan database
  Switch(vlan)#vlan 10 name A
  Switch(vlan)#vlan 20 name B
  Switch(vlan)#exit
  Switch#configure terminal
  Switch(config)#interface fastethernet 0/2
  Switch(config-if)#switchport mode access
  Switch(config-if)#switchport access vlan 10
  Switch(config-if)#interface fastethernet 0/3
  Switch(config-if)#switchport mode access
  Switch(config-if)#switchport access vlan 10
  Switch(config-if)#interface fastethernet 0/4
  Switch(config-if)#switchport mode access
  Switch(config-if)#switchport access vlan 20
  Switch(config-if)#interface fastethernet 0/5
  Switch(config-if)#switchport mode access
  Switch(config-if)#switchport access vlan 20
  Switch(config-if)#end
  Switch#configure terminal
  Switch(config)#interface fastethernet 0/1
  Switch(config-if)#switchport mode trunk
  Switch(config-if)#end
• Konfigurasi pada Router. Klik router, pilih tab CLI. Tuliskan perintah berikut :
  Router>enable
  Router#configure t
  Router(config)#interface fastethernet 0/0
  Router(config-if)#no shutdown
  Router(config-if)#interface fastethernet 0/0.1
  Router(config-subif)#encapsulation dot1Q 1
  Router(config-subif)#ip address 192.168.10.1 255.255.255.0
  Router(config-subif)#interface fastethernet 0/0.2
  Router(config-subif)#encapsulation dot1Q 10
  Router(config-subif)#ip address 192.168.1.1 255.255.255.0
  Router(config-subif)#interface fastethernet 0/0.3
  Router(config-subif)#encapsulation dot1Q 20
  Router(config-subif)#ip address 192.168.2.1 255.255.255.0
  Router(config-subif)#end
• Ping dari PC0 ke PC1 (sesama VLAN)

• Ping dari PC1 ke PC2 (berbeda VLAN)

• Selesai...
